一、項目背景
在涂裝生產線的油漆輸送環節，油漆作為一種具有一定黏性、成分復雜且對輸送系統密封性和穩定性要求極高的介質，其輸送過程的順暢性與安全性直接影響企業的生產效率和產品質量。某大型涂裝生產線在油漆輸送系統中，通過專用輸送泵將油漆從儲存罐輸送至各個生產工位的管道中。然而，在長期運行過程中，工作人員發現，泵在啟動瞬間會產生強烈的水錘效應，這種瞬時的壓力沖擊不僅會對管道接口造成頻繁的沖擊損傷，還可能導致油漆在管道內出現湍流現象，影響油漆的均勻輸送；同時，泵在持續工作過程中產生的振動會通過管道傳遞至整個輸送系統，不僅會引發管道的共振噪音，還會加速管道、閥門等部件的老化磨損，嚴重時甚至?xí)䦟?dǎo)致管道連接處出現滲漏問題，不僅造成油漆浪費，還對生產環境造成污染，給企業帶來了較大的生產隱患和經濟損失。為解決這一問題，該企業決定引入專業的管道補償與減振設備，經過多方調研和對比，最終選擇了 Elaflex 品牌的 ROTEX 膨脹節，并將其安裝在輸送油漆的泵與管道之間，以實現吸收水錘效應和減振的功能。
二、膨脹節在泵與管道之間的常見作用
在流體輸送系統中，將膨脹節安裝在泵與管道之間，是一種常見的管道系統優化配置方式，其主要作用體現在以下幾個方面：

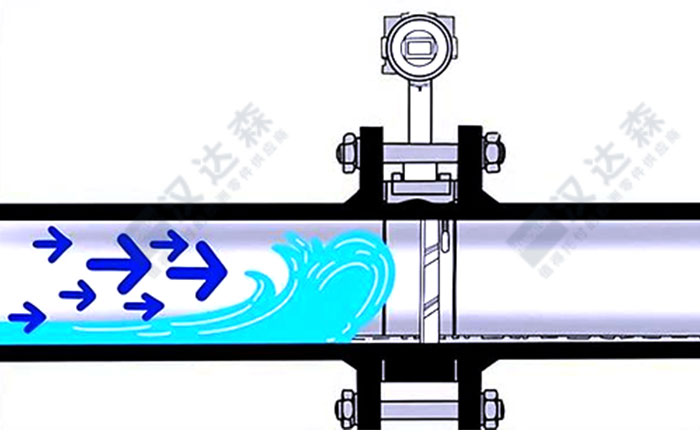

1.吸收水錘效應：泵在啟動或停止瞬間，管道內的流體速度會發生急劇變化，從而產生瞬時的高壓沖擊波，即水錘效應。這種高壓沖擊波會對管道、閥門、泵體等設備造成強烈的沖擊，如果不采取有效的防護措施，長期下來會導致設備部件的損壞，縮短設備使用壽命，甚至引發管道破裂、介質泄漏等安全事故。膨脹節具有一定的彈性變形能力，能夠在水錘效應產生時，通過自身的彈性收縮與擴張，有效吸收瞬時的壓力沖擊，減緩壓力波動對整個輸送系統的影響，保護系統設備的安全運行。
2.降低振動傳遞：泵在運行過程中，由于電機轉動、葉輪旋轉等因素，會產生一定的振動。這些振動如果直接通過管道傳遞至整個輸送系統，會導致管道與其他設備之間的連接松動，引發共振現象，產生較大的噪音污染，同時還會加速管道和設備的疲勞損壞。膨脹節的彈性元件能夠起到良好的減振作用，它可以將泵產生的振動能量轉化為自身的彈性變形能，從而大大降低振動在管道中的傳遞效率，減少振動對管道系統和周邊設備的影響，營造更安靜、穩定的生產環境。
3.補償管道位移：在管道系統的安裝和運行過程中，由于溫度變化、管道安裝誤差、設備運行過程中的輕微位移等因素，管道會產生軸向、橫向或角向的位移。如果這些位移無法得到有效的補償，會導致管道內部產生較大的應力，從而引發管道的彎曲、變形甚至破裂。膨脹節能夠根據管道位移的情況，通過自身的結構變形，實現對管道軸向、橫向和角向位移的有效補償，消除管道內部的應力，保證管道系統的正常運行，避免因位移問題導致的管道損壞。
4.方便管道安裝與維護：在管道系統的安裝過程中，由于施工空間、設備位置等因素的限制，管道的安裝精度可能難以完全保證。膨脹節具有一定的柔性，能夠在一定程度上彌補管道安裝過程中的誤差，降低安裝難度，提高安裝效率。同時，在管道系統的維護過程中，當需要對泵或其他設備進行檢修、更換時，可以通過拆卸膨脹節，方便地對設備進行操作，減少對整個管道系統的拆卸和重新安裝工作，降低維護成本，提高維護效率。

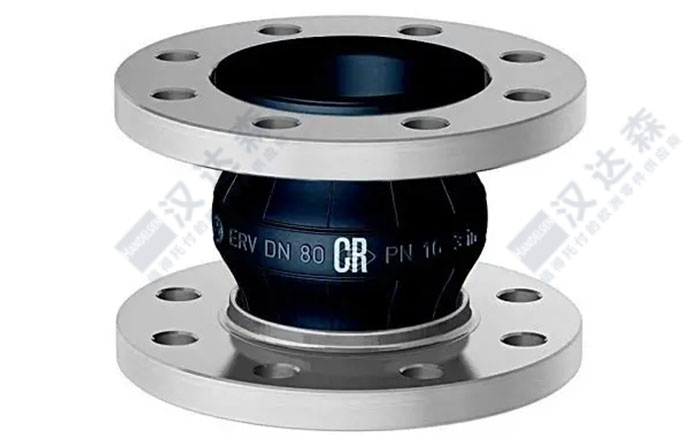

三、Elaflex ROTEX 膨脹節的優勢
1.良好的耐腐蝕性：油漆中含有多種化學物質，部分油漆還具有較強的腐蝕性，這對輸送系統中的設備材質提出了極高的要求。Elaflex ROTEX 膨脹節采用了特殊的高分子復合材料或經過特殊防腐處理的金屬材料作為主要制造材料，這種材料具有優異的耐化學腐蝕性能，能夠有效抵御油漆中各種化學物質的侵蝕，避免膨脹節因腐蝕而出現損壞、泄漏等問題，保證膨脹節在油漆輸送環境中的長期穩定運行，大大延長了膨脹節的使用壽命。

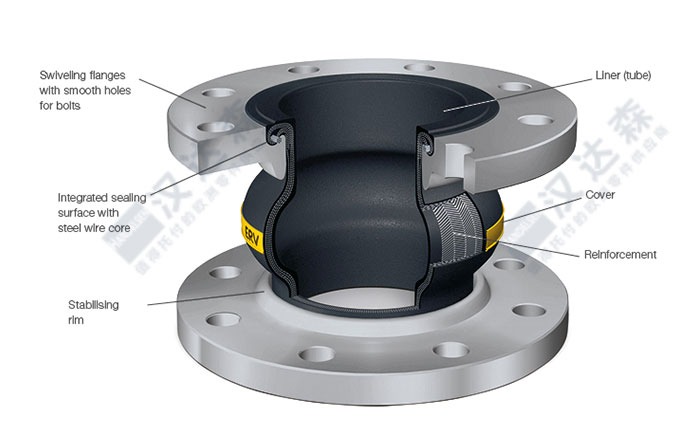

2.優異的彈性性能與穩定性：該膨脹節的彈性元件經過精心設計和嚴格的生產工藝控制，具有優異的彈性變形能力和穩定性。在吸收水錘效應和降低振動傳遞過程中，能夠始終保持良好的彈性性能，不會出現彈性疲勞或變形失效的情況。即使在長期、頻繁的壓力沖擊和振動作用下，也能夠穩定地發揮作用，確保對水錘效應和振動的有效控制，為油漆輸送系統的穩定運行提供可靠保障。
3.良好的密封性：油漆作為一種黏性介質，一旦發生泄漏，不僅會造成經濟損失，還會污染環境，影響生產的正常進行。Elaflex ROTEX 膨脹節采用了先進的密封結構設計，密封面經過精密加工，確保了膨脹節在各種工況下的密封性能。無論是在正常的輸送壓力下，還是在水錘效應產生的瞬時高壓作用下，都能夠有效防止油漆的泄漏，保證輸送系統的密封性和安全性。
4.精準的尺寸與結構設計：Elaflex作為專業的流體系統解決方案提供商，在 ROTEX 膨脹節的設計過程中，充分考慮了不同行業、不同介質輸送系統的需求。該膨脹節的尺寸精度高，結構設計合理，能夠與各種類型的泵和管道進行完美匹配，確保安裝的便捷性和可靠性。同時，其結構設計還能夠有效降低流體在膨脹節內部的流動阻力，減少油漆在輸送過程中的能量損失，提高輸送效率，降低企業的能耗成本。
5.良好的耐高溫與耐低溫性能：在部分涂料生產過程中，油漆的輸送可能會涉及到一定的溫度變化，有些工藝甚至需要在較高或較低的溫度下進行油漆輸送。Elaflex ROTEX 膨脹節具有良好的耐高溫和耐低溫性能，能夠在較寬的溫度范圍內保持穩定的性能，不會因溫度變化而出現性能下降、結構損壞等問題，適用于各種溫度條件下的油漆輸送系統，提高了產品的通用性和適用性。
四、Elaflex ROTEX 膨脹節的選型過程
1.明確項目需求與工況參數：在選型工作開始之前，首先與該涂裝生產線廠家的技術人員進行深入溝通，明確項目的具體需求。了解到膨脹節需要安裝在輸送油漆的泵與管道之間，主要作用是吸收泵啟動時的水錘效應和泵工作中的振動，同時要保證在油漆輸送過程中的密封性和耐腐蝕性。隨后，收集了該油漆輸送系統的詳細工況參數，包括油漆的類型（如溶劑型油漆、水性油漆等）、黏度、密度、輸送溫度、正常工作壓力、泵啟動時的最大瞬時壓力（水錘壓力）、管道的公稱直徑、材質以及泵的型號、轉速等關鍵信息，為后續的選型工作提供準確的依據。
2.介質兼容性分析：根據收集到的油漆類型和特性，對 Elaflex ROTEX 膨脹節的材料進行介質兼容性分析。由于不同類型的油漆含有不同的化學成分，對材料的腐蝕程度也不同，因此需要確保所選膨脹節的材料能夠耐受該種油漆的腐蝕。查閱了 Elaflex 提供的材料耐腐蝕性能手冊，并結合實際應用案例，對多種候選材料進行篩選。對于該項目中的油漆類型，最終確定選用具有優異耐化學腐蝕性能的氟橡膠材質作為膨脹節的彈性元件，外殼采用不銹鋼材質，以確保膨脹節在油漆輸送過程中不會發生腐蝕損壞，保證其長期穩定運行。
3.壓力等級選型：根據油漆輸送系統的正常工作壓力和泵啟動時的最大瞬時壓力（水錘壓力），確定膨脹節的壓力等級。膨脹節的額定工作壓力必須大于等于系統的正常工作壓力，同時其最大允許壓力必須能夠承受泵啟動時的水錘壓力，以防止在水錘效應作用下膨脹節發生破裂或損壞。通過對系統壓力參數的計算和分析，結合 Elaflex ROTEX 膨脹節的壓力等級規格表，最終選擇了額定工作壓力為 1.6MPa，最大允許壓力為 2.5MPa 的膨脹節型號，該壓力等級能夠完全滿足該油漆輸送系統的壓力要求，確保在正常工作和水錘效應發生時，膨脹節都能夠安全可靠地運行。

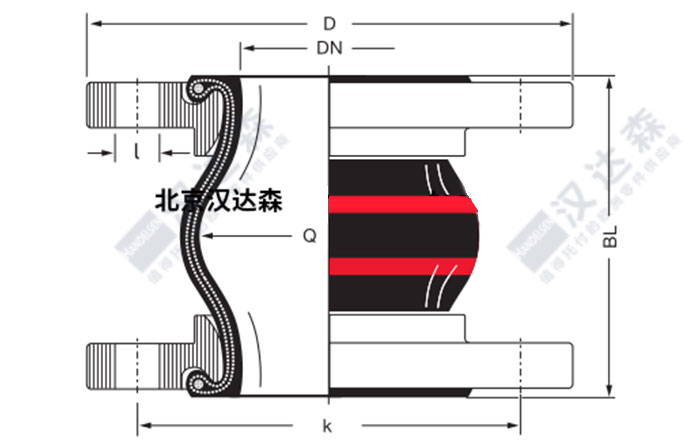

4.尺寸選型：根據管道的公稱直徑和連接方式，確定膨脹節的尺寸規格。首先，膨脹節的公稱直徑必須與管道的公稱直徑保持一致，以確保膨脹節能夠與管道順利連接，避免出現連接間隙導致油漆泄漏。同時，還需要考慮膨脹節的長度、法蘭尺寸等參數，確保其能夠適應泵與管道之間的安裝空間，并且與泵和管道的法蘭能夠完美匹配，保證安裝的準確性和密封性。根據該項目中管道的公稱直徑為 DN100，連接方式為法蘭連接，查閱 Elaflex ROTEX 膨脹節的尺寸規格表，選擇了公稱直徑為 DN100，法蘭標準與管道和泵一致的膨脹節型號，其長度尺寸也能夠滿足泵與管道之間的安裝距離要求。
5.補償量與減振性能驗證：根據管道系統可能產生的位移量（包括軸向、橫向和角向位移）以及泵的振動參數，對所選膨脹節的補償量和減振性能進行驗證。首先，計算出該油漆輸送系統在正常運行過程中，由于溫度變化、設備振動等因素可能產生的最大位移量，確保所選膨脹節的補償量能夠滿足管道位移的需求，避免因位移無法補償而導致管道應力過大。其次，根據泵的振動頻率、振幅等參數，結合 Elaflex 提供的 ROTEX 膨脹節減振性能曲線，驗證該型號膨脹節在該振動條件下的減振效果，確保其能夠有效降低振動在管道中的傳遞，滿足企業對減振的要求。經過詳細的計算和驗證，所選膨脹節的補償量和減振性能均能夠滿足該油漆輸送系統的需求。
6.綜合評估與型號確定：在完成上述各項選型分析工作后，對所選的 Elaflex ROTEX 膨脹節型號進行綜合評估。從材料兼容性、壓力等級、尺寸規格、補償量、減振性能、密封性、使用壽命、成本等多個方面進行全面考量，確保所選型號能夠在滿足項目需求的前提下，實現最佳的性價比。同時，還與 Elaflex 的技術工程師進行溝通，對選型結果進行進一步的確認和優化，最終確定了適合該油漆輸送系統的 Elaflex ROTEX 膨脹節具體型號為 ROTEX - 100 - FKM - 1.6，其中 “100” 表示公稱直徑為 DN100，“FKM” 表示彈性元件材質為氟橡膠，“1.6” 表示額定工作壓力為 1.6MPa。
五、Elaflex ROTEX 膨脹節使用后的效果
1.水錘效應得到有效控制：在 Elaflex ROTEX 膨脹節安裝使用后，通過對泵啟動過程的現場觀察和壓力監測發現，泵啟動時產生的水錘效應得到了顯著的控制。原本啟動時管道內出現的劇烈壓力波動現象明顯減弱，壓力曲線變得更加平緩，最大瞬時壓力值從原來的 3.2MPa 降低至 1.8MPa，遠低于管道和設備的承受極限。這表明膨脹節通過自身的彈性變形，成功地吸收了水錘效應產生的瞬時壓力沖擊，有效保護了泵體、管道、閥門等設備免受高壓沖擊的損壞，延長了設備的使用壽命，降低了設備故障的發生率。
2.振動傳遞顯著降低：在泵正常工作過程中，通過使用振動測量儀器對管道的振動情況進行檢測，結果顯示管道的振動振幅從原來的 0.8mm 降低至 0.15mm，振動頻率也得到了有效的控制，避免了共振現象的發生。同時，車間內的噪音水平也從原來的 85 分貝降低至 65 分貝，達到了國家規定的工業廠房噪音排放標準，為工作人員營造了更加安靜、舒適的工作環境。此外，振動傳遞的降低還減少了管道與設備之間連接松動的情況，經過長期運行觀察，管道連接處未出現因振動導致的滲漏問題，保證了油漆輸送系統的密封性和穩定性。
3.油漆輸送效率與質量提升：由于水錘效應和振動得到了有效控制，油漆在管道內的輸送過程更加平穩，避免了因水錘效應導致的油漆湍流現象和因振動導致的管道內油漆沉積問題。通過對生產工位油漆輸送量的監測發現，油漆的輸送量更加穩定，波動范圍從原來的 ±5% 縮小至 ±1%，確保了各個生產工位能夠獲得持續、穩定的油漆供應，提高了生產效率。同時，平穩的輸送過程也減少了油漆在管道內的攪拌和混合，避免了油漆成分的不均勻，保證了油漆的質量穩定性，提高了最終涂料產品的質量合格率。
4.設備維護成本降低：在未安裝 Elaflex ROTEX 膨脹節之前，由于水錘效應和振動的影響，該油漆輸送系統的設備維護頻率較高，平均每 2 個月就需要對管道接口、閥門、泵體等部件進行檢修和更換，維護成本較高。而在安裝膨脹節之后，設備的故障發生率大幅降低，維護周期延長至每 8 個月才進行一次常規檢修，且檢修內容主要為簡單的清潔和檢查，無需頻繁更換部件。經統計，每年可節省設備維護費用約 3 萬元，同時減少了因設備故障導致的生產停工時間，為企業帶來了顯著的經濟效益。
六、結論
本次在某涂裝生產線的油漆輸送系統中應用 Elaflex ROTEX 膨脹節的項目，取得了顯著的成效。通過對項目背景的分析，明確了泵與管道之間安裝膨脹節的必要性；對膨脹節常見作用的闡述，體現了其在流體輸送系統中的重要性；而 Elaflex ROTEX 膨脹節所具備的耐腐蝕性、優異彈性性能、良好密封性、精準尺寸設計以及寬溫度適應范圍等優勢，使其成為該油漆輸送系統的理想選擇。
在選型過程中，通過明確項目需求與工況參數、進行介質兼容性分析、合理選擇壓力等級與尺寸規格、驗證補償量與減振性能，并進行綜合評估，最終確定了適合該項目的膨脹節型號，確保了膨脹節能夠與整個輸送系統完美匹配，充分發揮其功能。
從使用后的效果來看，Elaflex ROTEX 膨脹節成功地實現了吸收水錘效應和降低振動傳遞的目標，有效控制了泵啟動時的瞬時壓力沖擊和泵工作中的振動，保護了設備的安全運行，延長了設備使用壽命；同時，還提高了油漆輸送效率和質量，降低了設備維護成本，為企業創造了良好的經濟效益和社會效益。
綜上所述，Elaflex ROTEX 膨脹節在油漆輸送系統中具有極高的應用價值，其能夠針對油漆輸送的特殊需求，提供可靠的管道補償與減振解決方案，為涂裝生產線的安全生產和高效運營提供有力保障。因此，在類似的油漆或其他腐蝕性、黏性介質輸送系統中，Elaflex ROTEX 膨脹節具有廣闊的推廣應用前景。
